菱鎂促凝劑粉的用途及原理
信息來(lái)源：dearmate.com.cn 發(fā)布時(shí)間：2023.10.21

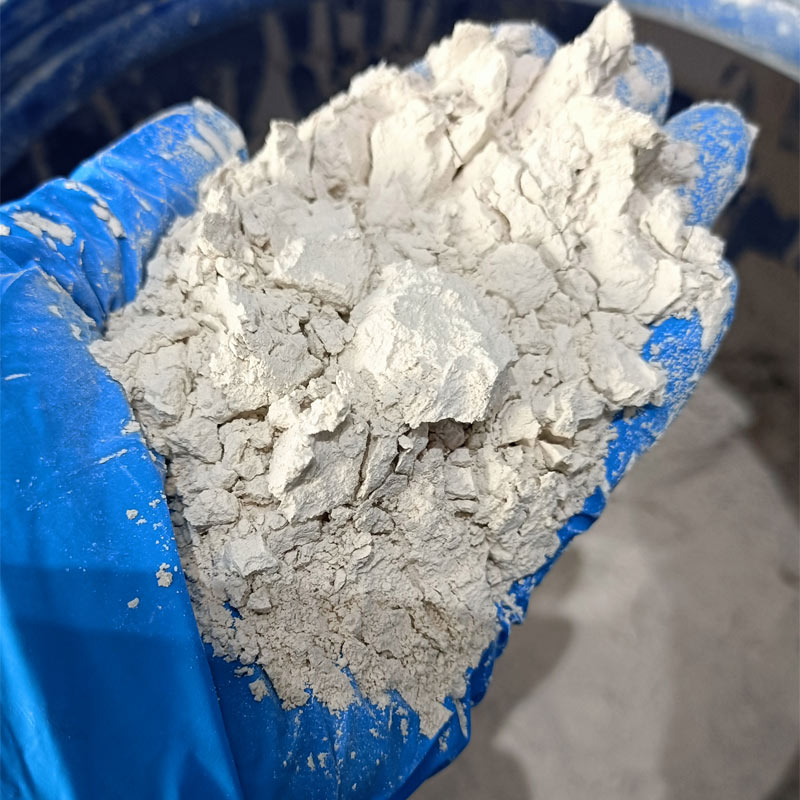

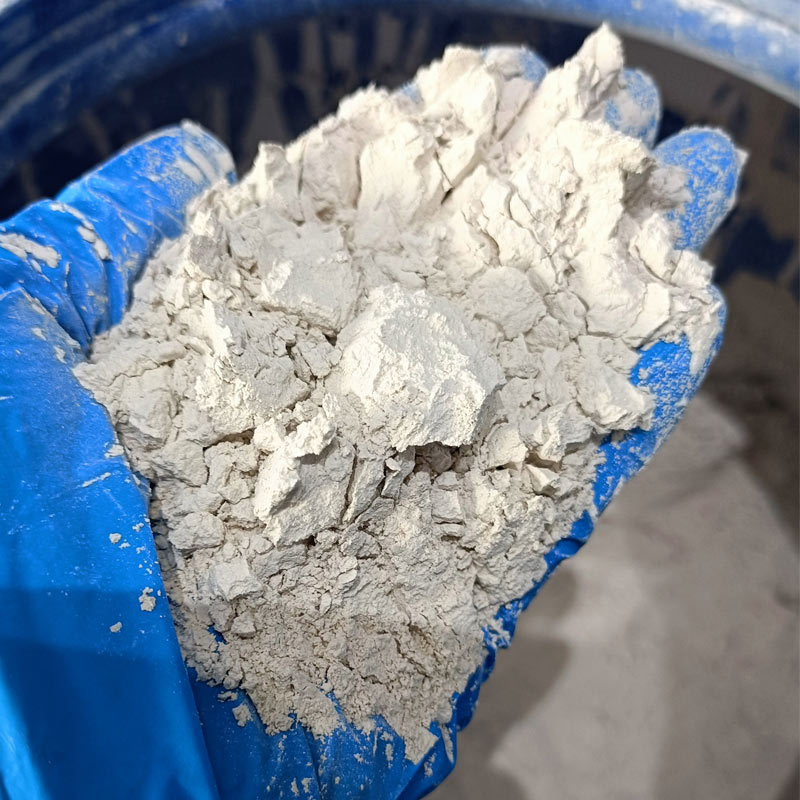

菱鎂促凝快干粉
1、理化性能指標(biāo)
外觀：杏黃色粉末；
密度：0.9~1g/cm3
2、功能及原理
菱鎂促凝快干粉是一種新型菱鎂水泥改性劑，其中含有大量高活性物質(zhì)，可在鎂基料漿中迅速產(chǎn)生大量的游離堿，生成大量的多核水羥合鎂離子，促進(jìn)輕燒粉的水化。與此同時(shí)，鎂基促凝快干粉中的活性物質(zhì)與鹵水結(jié)合后，釋放大量熱量，提高料漿溫度，進(jìn)一步促進(jìn)鎂基材料固化速度，達(dá)到促凝、快干的效果。
根據(jù)制品與添加量的不同，可將脫模時(shí)間縮短50%以上。以鎂泥花盆為例，添加促凝快干粉之前，需7～8小時(shí)，達(dá)到脫模指標(biāo)，常溫下以3%加入促凝快干粉后，可3小時(shí)順利脫模。大大增加模具周轉(zhuǎn)效率，提高制品強(qiáng)度，降低制品含水率。
菱鎂促凝快干粉廣泛適用于各類(lèi)鎂基制品的生產(chǎn)，包括氯氧鎂和硫氧鎂基材，如氧化鎂防火門(mén)芯板、中空凈化板、氧化鎂勻質(zhì)板、硫氧鎂地板、硅巖板、滲透板、鎂泥花盆、茶盤(pán)、磨石磨具、氧化鎂工藝品等，對(duì)后期強(qiáng)度無(wú)負(fù)面影響。
3、使用方法及注意事項(xiàng)
使用時(shí)，根據(jù)氣溫、氧化鎂指標(biāo)、期望固化脫模時(shí)長(zhǎng)等要素，建議添加量為輕燒粉的3%~10%，同時(shí)適當(dāng)增加鹵水的用量。添加量過(guò)大時(shí)，料漿反應(yīng)過(guò)快，容易造成制品變形翹曲。購(gòu)買(mǎi)或者應(yīng)用時(shí)，請(qǐng)與鎂嘉圖技術(shù)人員詳細(xì)溝通確認(rèn)。
